儀表閥門是一種管路附件。它是用來改變通路斷面和介質流動方向，控制輸送介質流動的一種裝置。

      儀表閥有許多種類和設計，但是大部分都有下列四種功能之一：

      隔離：此類閥門打開或關閉。它的功能是通過連接或隔離使流體與系統的其他部分保持流通或斷開。如針閥、球閥、波紋管閥

     調節：此類閥門調節通過系統的流體的速率。它通常既不是全開也不是全關。如調節型針閥、計量閥

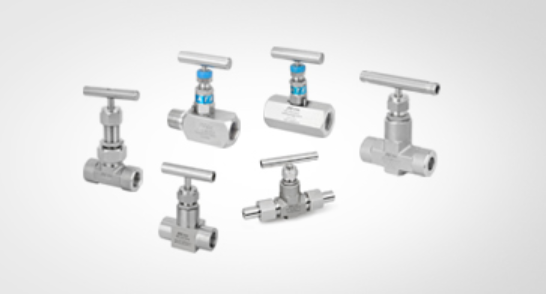

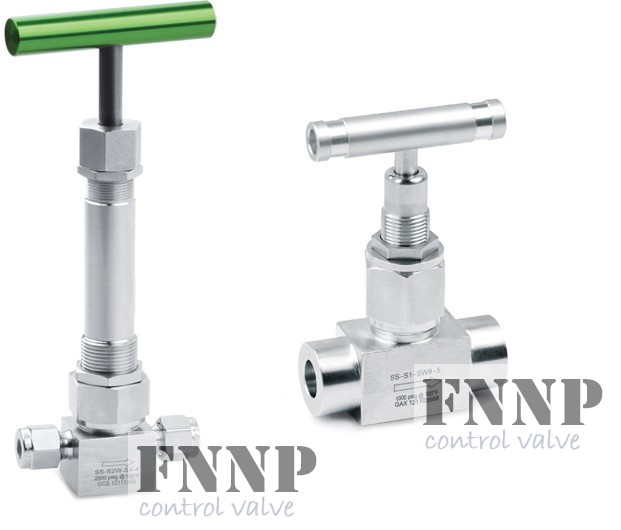

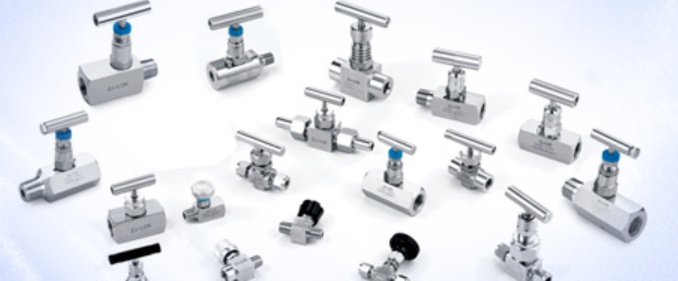

針形閥：

設計標準：

MSS SP-99, Instrument Valves 儀表閥門

JBT 7747-2010  針形截止閥

閥門的測試標準：

API 598, Valve Inspection and Testing

閥門的檢查和測試

最大工作壓力：689 bar (10000 psig)

◎ 工作溫度：

PTFE 填料：-54 °C 至 232°C (-65°F 至 450°F )

PEEK 填料：-54 °C 至 260°C (-65°F 至 500°F)

石墨填料：-54 °C 至 649°C (-65°F 至 1200°F )

特點：

1. 一體式閥體結構

2. 兩截閥桿設計，上閥桿螺紋經特殊硬化處理，下閥

    桿表面經滾壓硬化處理

3. 上閥桿螺紋的潤滑脂與系統介質隔離

4. 非旋轉的下閥桿上下運動代替旋轉升降，減少每個

    行程對填料的磨擦，減少閥座和閥頭之間的咬合

5. 閥門在全開位置具有背密封功能

6. 可面板安裝

7. 手柄采用兩端螺釘鎖緊，穩固耐用

8. 每只閥門在出廠前均以額定工作壓力的氮?dú)膺M(jìn)行密封測試

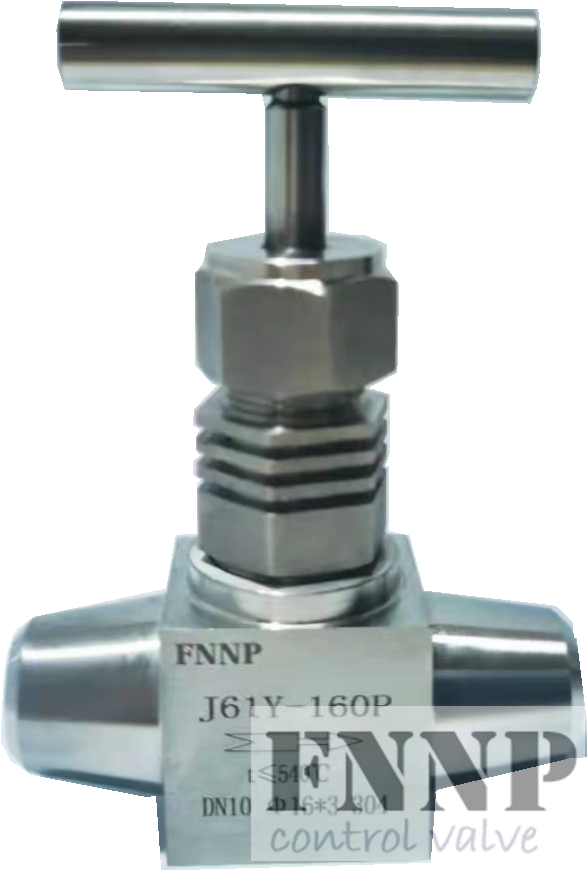

儀表閥型號，J61Y-160P DN10   J23W-160P DN10   J23W-64P DN10  J23W-160P DN6     J61Y-160P DN10   J23W-160P DN6 真空波紋管，
